如何确定屋顶排水槽尺寸？

作者: 赖玟橃博士 | 2024年 11 月 28 日

屋顶是建筑物的上部覆盖结构，其主要功能是防止风雨侵袭，同时也在安全、隔热与隐私方面起着重要作用。常见的屋顶类型包括：平屋顶、人字屋顶、四坡屋顶以及单坡屋顶等。

雨水槽，也称为屋顶排水槽，是建筑物雨水排放系统中的关键组成部分。它的功能是收集从屋顶流下的雨水，并引导至雨水立管，将雨水远离建筑物基础，最终排入附近的排水系统中。

合理确定排水槽尺寸的重要性

选择合适的排水槽尺寸对于有效排水及长期保护建筑物至关重要。其主要优点包括：

• • • 排水性能提升：合适尺寸的排水槽可应对更大的雨水流量。
    • 减少损害风险：降低建筑物遭受水害（如渗漏、腐蚀等）的可能性
    • 维护建筑结构：防止排水溢出与潮湿问题，保持建筑结构的完整性
    • 降低维护频率：减少堵塞情况，减少频繁维修的需求

影响排水槽尺寸的因素

在确定排水槽及雨水立管尺寸时，需要考虑多个因素，包括：

1. 1. 1. 降雨强度：所在地区的平均降雨率
      2. 屋顶汇水面积：排入排水槽的屋顶总面积
      3. 流量承载能力：排水槽处理预期雨水流量的能力
      4. 排水槽坡度：排水槽的倾斜度有助于排水效率
      5. 弯头与出水口：排水槽的弯曲处与出水口位置会影响排水效率
      6. 排水槽横截面积：排水槽本身的尺寸与断面形状
      7. 屋顶坡度：屋顶越陡，雨水径流速度越快

排水槽的类型

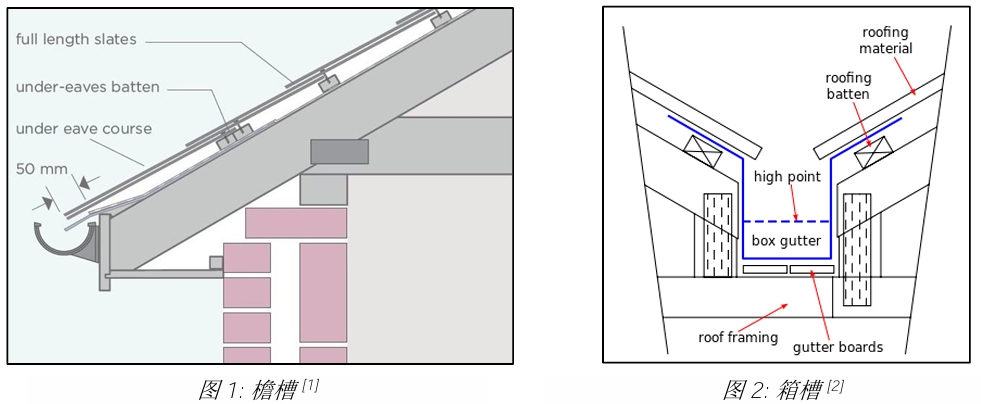

在马来西亚，常见的排水槽类型有两种：

• • • 檐槽 ：安装于建筑物外部的排水槽
    • 箱槽 ：设置于建筑物平面内部区域或屋顶交接处的排水槽。

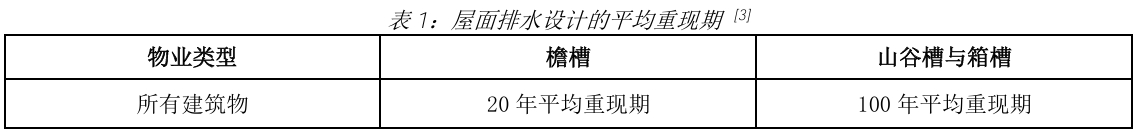

屋面排水设计的平均重现期 (Average Recurrence Interval)

除非有特殊情况需要采用更长的持续时间，否则所有屋面应采用5分钟的关键暴雨持续时间作为设计依据[3]。

请注意：若雨水回流进入建筑物内部，则必须设置溢流措施。对于位于山坡地区的建筑，应采用更高设计标准的平均重现期

屋顶汇水面积的确定

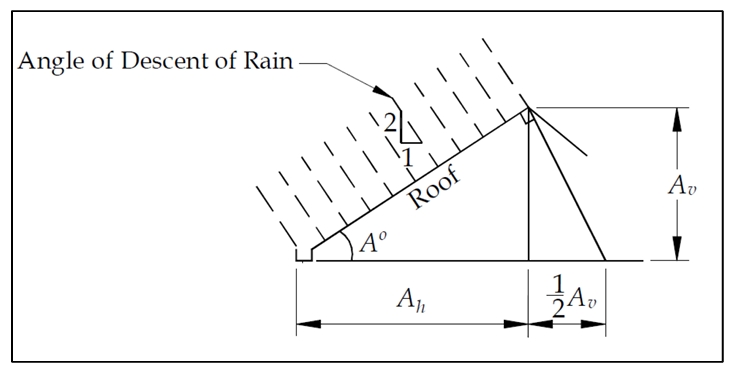

风力会使降雨呈斜向落下，从而在垂直墙面或倾斜屋顶上产生明显的水平雨量分量。若假设最大降雨斜率的比例为垂直2对水平1。对于完全暴露在风力下的单坡屋顶，其汇水面积可通过以下公式计算[3] ：

其中， Ah 为平面面积，Av 为垂直面积。

图3：完全暴露在风力下的单坡屋顶 [3]

檐槽的设计

对于简单的坡屋顶，檐槽的最小坡度应为 1:500，以确保有足够的倾斜度并减少积水风险。檐槽通常分为半圆形、欧式或方形等类型。

在坡度为 1:500 或更陡的情况下，可根据图4来确定所需的檐槽尺寸。图4中的图表假设排水立管和弯头在檐槽长度中处于最不利的位置。雨水出口连接至垂直的排水立管，设置于檐槽底部中央位置。该图适用于半圆形、方形、欧式等各种类型的檐槽[4]。

该图将每根雨水管的汇水面积限制为 100 平方米，并将屋檐槽的有效横截面积 Ag限制为 18,000 平方毫米。对于屋面汇水面积超过 100 平方米，或出水口位置或弯管至出水口位置不同的情况，可使用以下公式计算所需的屋檐槽横截面积[5]：

其中
ag  = 排水所需的檐槽横截面积 (平方毫米);
𝑥    = 檐槽设计系数 (图5);
Ac = 屋顶汇水面积 (平方米)
𝑖     = 降雨强度 (毫米/小时)

请注意：如果排水槽为矩形横截面（不同于圆形横截面），则其所需横截面积应增加10% [5] 。

图 4：当坡度为 1:500 或更陡时所需的檐沟尺寸 [4]

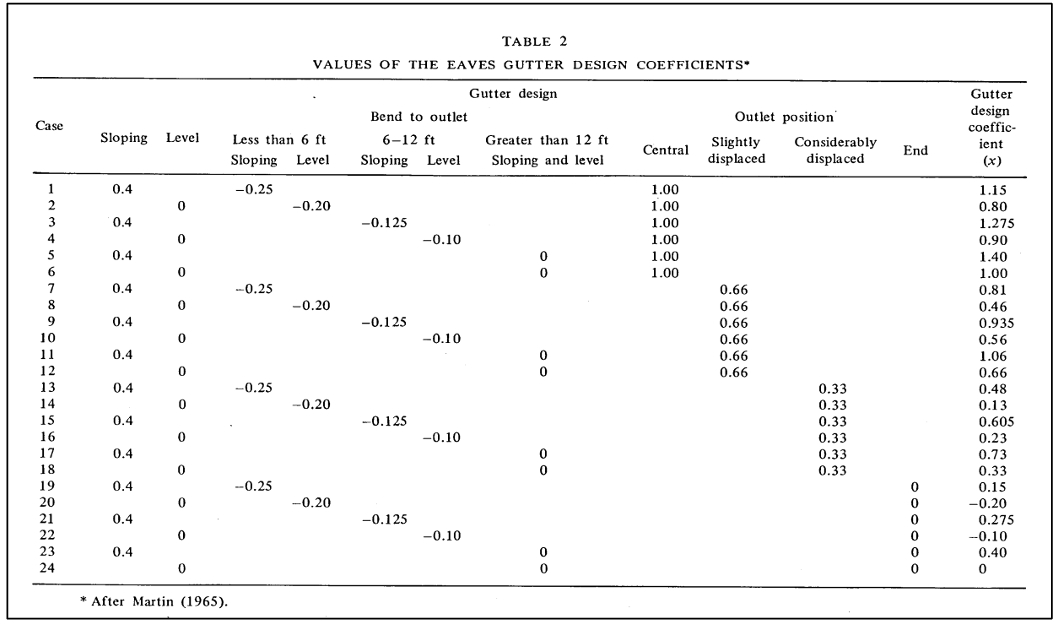

图 5: 檐沟设计系数的取值 [5]

檐沟尺寸计算示例

以下是使用 胡鲁惹峇 (Hulu Jabor)，甘马挽 (Kemaman) 和登嘉楼地区的平均重现期数据进行的檐沟尺寸计算示例。

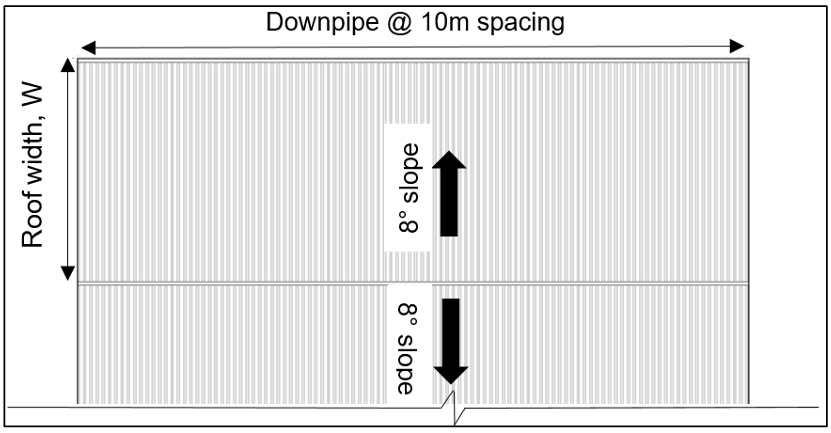

图6: 一个 8o倾斜屋顶的平面图

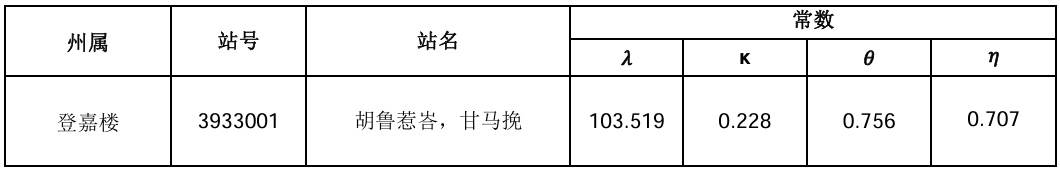

表2：用于马来西亚登嘉楼甘马挽胡鲁惹峇地区的IDF经验公式拟合常数（适用于平均重现期 2 至 100 年、暴雨持续时间 5 分钟至 72 小时）[3]

解决方案：

1. 1. 1. 计算降雨强度



         使用胡鲁惹峇、甘马挽和登嘉楼地区的历史数据，选取5分钟暴雨持续时间，并依据20年平均重现期的降雨强度进行计算。
         T = 20 年
         λ = 103.519
         K = 0.228
         𝜃 = 0.756
         𝜂 = 0.707
         d = 0.0883 小时

         𝑖 = [(103.519)(20)0.228] / [(0.0883+0.756)0.707] = 232 毫米/小时

      2. 汇水面积（Ac）与所需排水槽面积（Ag）的计算



         通过以下条件确定排水槽设计系数 x：
         排水槽是倾斜还是水平？    = 倾斜（坡度为1:500或更陡）
         弯头到排水立管的距离     = 少于6英尺
         排水立管在槽内的位置     = 末端
         根据图5，x                                     = 0.15
         排水槽的截面类型       = 矩形，因此有效横截面积增加10%

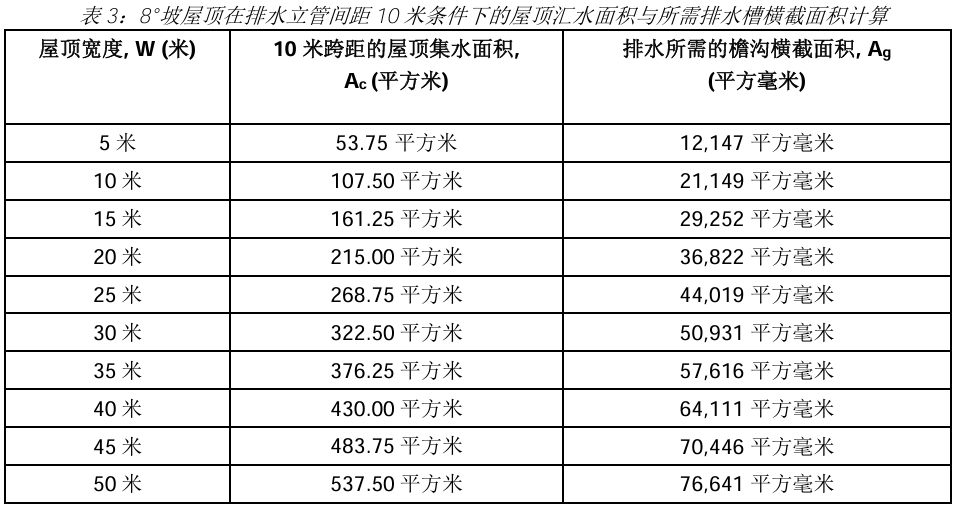

         对于屋顶倾角为8°的坡屋顶，其在排水立管间距10米、屋面宽度每5米为单位下的汇水面积及排水槽横截面积计算如下表所示。



      3. 确定檐沟的最小尺寸



         檐槽的有效横截面积（Ae）应参考制造商提供的技术数据。为验证制造商提供的有效横截面积，对于带有外部支架的檐槽，Ae 应从距溢流边缘至少 10 毫米以下的截面线进行计算。对于为内部支架，其边缘所占据的投影面积可从原始檐槽横截面积中扣除，但扣除量不得超过原始横截面积的 15% [4] 。

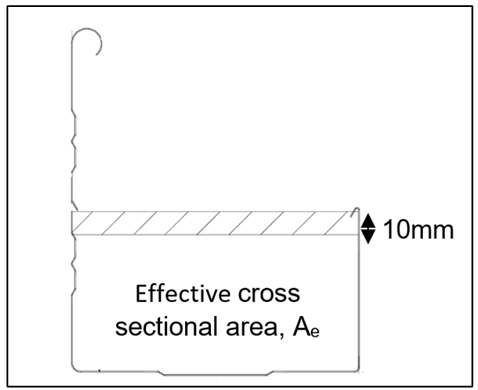

         图 7：檐沟的有效横截面积

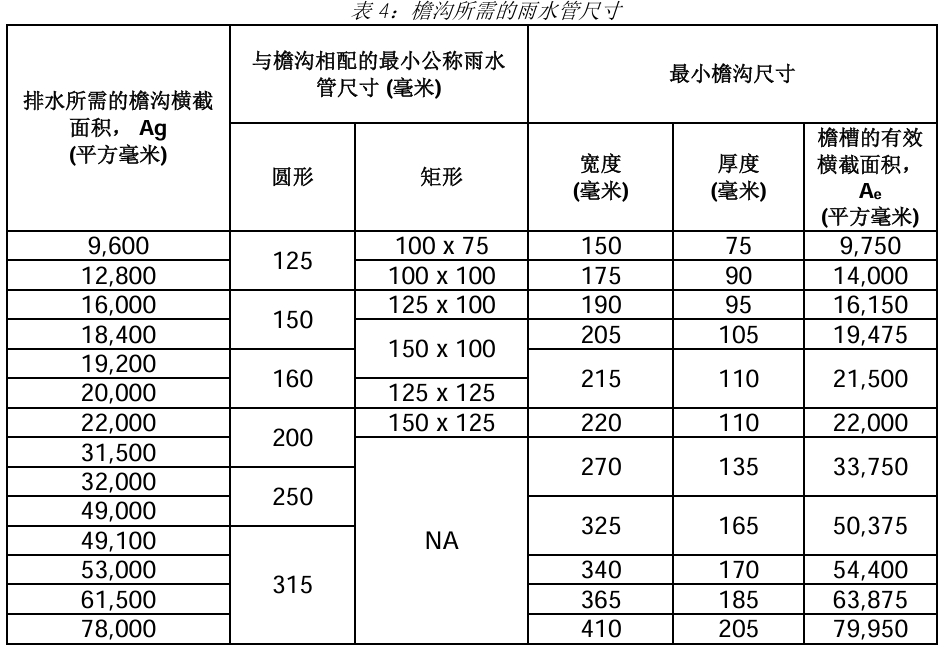

         用于匹配檐槽尺寸的标准雨水立管公称尺寸，可参考澳大利亚标准 (Australian Standards) [4]作为指导。本计算中假设采用安装于外部支架的矩形排水槽，其宽深比为2:1，对应的最小檐槽尺寸列于表4中。



总结

准确确定屋顶排水槽的尺寸对于实现有效排水与长期维护至关重要。通过综合考虑降雨强度和屋顶特性等多种因素，业主可以确保建筑物免受雨水侵害，保障结构安全。
